HOME MADE PCB bag II

Menyambung postingan yang lalu mengenai pembuatan pcb.

Setelah gambar layout nempel pada permukaan pcb dan bagian yang tidak sempurna tertransfer di koreksi dengan spidol permanent, maka selanjutnya tahap etching . Bahan yang di pake kali ini yaitu larutan ferychlorida. Bahan kimia ferry chlorida bisa anda dapatkan di toko elektronika ato di toko kimia. Bahan ini berupa serbuk. Cara membuat larutan ini yaitu campurkan serbuk ferry chlorida  dengan air.

Larutan ferry chlorida  berwarna hitam kecoklatan, setelah beberapa kali pake warna nya menjadi  coklat. Larutan  bisa di pake beberapa kali proses etching.

Proses etching  bertujuan unuk melarutkan lapisan tembaga yang tdk tertimpa gambar layout. sehingga setelah proses selesai terbentuklah jalur papan circuit.  Proses etching  dilakukan dengan cara memasukan pcb yang sdh ada layout nya ke dalam larutan ferry chlorida. Goyang goyangkan loyang plastik yang berisi larutan tersebut untuk beberapa saat, sampai permukaan tembaga yang tdk tertimpa gambar layout larut dengan cairan ferry chlorida.

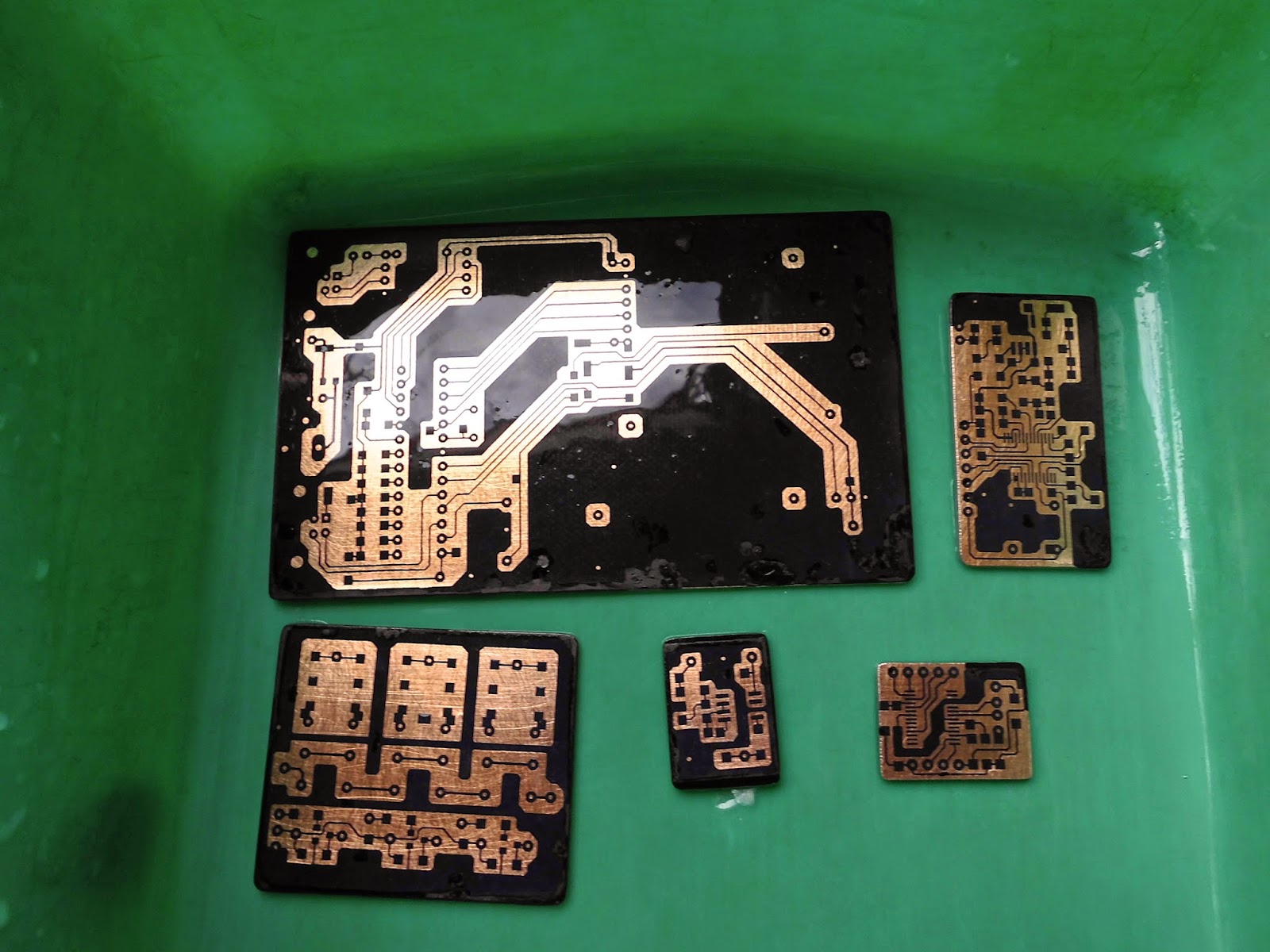

contoh pcb sebelum di etch

setelah di etch

Setelah selesai proses etching, bersihkan pcb dengan air bersih. dan larutan ferry chlorida bekas nya anda masukan ke jerigen plastik untuk di pakai lagi di lain waktu. Gambar layout yang masih nempel pada pcb di bersihkan dengan cara menuang thiner di atas permukaan pcb, biarkan beberapa saat. Lalu anda lap denagn kain sampe bersih

berikut nya proses drilling ato ngebor.... selesai ngebor lanjut ke plating (optional)

Plating berfungsi untuk melapisi permukaan tembaga supaya tahan terhadap korosi. Cairan yang di perlukan untuk proses ini adalah silver nitrat. silver nitrat ini berupa cairan. Anda bisa mendapatkan silver nitrat ato cairan perak ini di toko kimia. Larutan perak ini akan membuat lapisan tembaga menjadi warna silver.

cara nya, masukan pcb yang telah di bersihkan sebelumnya ke dalam larutan perak. Rendam beberapa saat. setelah itu angkat dan bersihkan. jemur di bawah terik matahari supaya mengkilat dan plating nya kuat.

Sampai di sini proses pembuatan pcb sdh selesai. Jika pcb tersebut tdk akan langsung di pakai maka anda bisa lapisi dengan cairan arpus. Arpus ato Gondorukem bisa anda dapat di toko besi, Cairan arpus ini dibuat dengan campuran thiner dan gondorukem. Siapkan botol kaca bekas syrup obat yang sdh kosong. Bersihkan botol lalu tuangkan thiner kedalam botol,  bubukan gondorukem. Masukan gondorukem bubuk kedalam botol. Tutup botol lalu kocok sampai kedua bahan tersebut bercampur sempurna.

Usapkan cairan gondorukem ke permukaan pcb lalu keringkan. Maksud dari melapisi pcb dengan caira gondorukem adalah untuk memudahkan anda pada saat anda akan menyolder nya.

beberapa photo pcb home made yang saya buat sendiri

tamat..... terimakasih mudah mudahan bermanfaat
